Schaltplan zum VDO Tacho

Hi Leute! Wieder mal ein Tacho-Thema, zu dem ich aber noch keinen Thread fand...

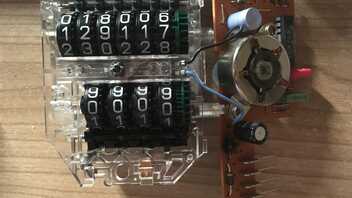

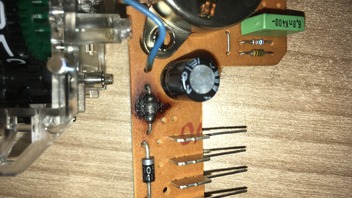

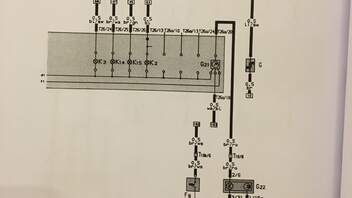

Sowohl mein Kilometerzähler als auch der Tacho funktionieren im Betrieb nicht. Klopfen bringt nichts. Nachdem den VDO Tacho entnommen und aufgemacht habe, sah ich dass ein Widerstand durchgeraucht ist - könnte der Fehler sein. Die Lötpunkte werde ich dennoch nochmal nachlöten. Trotzdem: Im Handbuch ist zwar das Grundschema vom Schaltplan des Tachos vorhanden. Jedoch bräuchte ich den detaillierten Schaltplan vom Geschwindigkeitsmesser (Im Schema "G21" genannt), bzw nähere Infos um was für ein Widerstand es sich da handelt, damit ich den wechseln kann. Kann mir da jemand weiterhelfen?

Gruß,
Olli

Danke euch beiden für die fixe Antwort!

Das Video zur Zerlegung war mir schon bekannt, aber ich habe den Kollegen dort mal ne Mail geschrieben. Seine Diagnose (und die hat sich auch als richtig erwiesen) waren neben dem kaputten Widerstand die zwei benachbarten Elektrolyt-Kondensatoren. Ein nicht seltenes Bild - entweder laufen die aus, zerstören also auch die Platine an sich (unschön...) oder trocknen schlichtweg aus, letzteres war auch der Fall.

Nachzuschauen in dem Video: https://www.youtube.com/watch?v=UDlvcMYn8pk

Falls Tacho-relevante Fragen auftauchen, schreibt ihm ne Mail - er antwortet sehr schnell. Absoluter Profi!

Gruß,
Olli
