Suche PIN-Belegung bzw. Rückansicht von BC-Schalter

http://www.motor-talk.de/bilde…ufplan-bc-i202826978.html

ein bischen mehr Infos wären schon super BC mit Auto check?mini check ohne alles gibt ein haufen unterschiedliche schau mal hier dort sind alle bebildert und erklärt dann sast einfach welche version du hast dann kann ich dir konkret helfen

http://www.audifieber.de/faqdaten/pdf/bc_zwo.pdf
gruß sonic

er sucht die pinbelegung für den bordcomputerschalter in der mittelkonsole. dieser wurde bei dem eckigen lenkstockschalter verbaut.
die runden lenkstockschalter haben die tasten für den bordcomputer ja integriert.

Die Suche hat mich zu diesem Fred geführt, leider gab es keine Antwort zur genauen Pin-Belegung.

Wie schaut es aus, ist mitlerweile jemand schlauer geworden ?

Hallo zusammen,

leider ist der letzte Beitrag ja ergebnislos geblieben und ich stehe nun vor einem ähnlichen Problem, bei dem mir der Schaltplan weiter helfen würde.

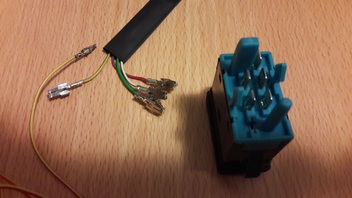

Kabelbaum wurde angefertigt, Schalter dazu mittels Ohmmeter ausgemessen: Hoch, Runter, Reset und Masse wurden gefunden, Schalter funktioniert mechanisch.

Der Schalter hat aber nun im Gegensatz zum Schalter am Lenkstock noch einen fünften Pin - vermutlich Zündplus für Beleuchtung. Legt man an diesen 12V an, leuchtet nichts. Ohmmeter zeigt unendlichen Widerstand an, vermutlich also Leuchtmittel defekt.

Nun kommt aber die Krux: Schalter an Bordcomputer angeschlossen, keine Funktion.

Kabelbaum getestet über Drahtbrücke: Bordcomputer schaltet einwandfrei hoch und runter

Sobald der Schalter auf dem Kabelbaum sitzt, geht nichts mehr. Habe alles mehrfach überprüft und nachgemessen, habe keine Idee woran es liegen könnte. Hat es etwas mit dem fünften PIN zu tun, ist es etwas anderes als Zündplus?

LG,
Marvin

Vielleicht hilft dir das ,ist vom Audi 200 bordcomputer aber der Schalter ist der gleiche

https://www.directupload.net/file/d/6452/mx58jozq_jpg.htm

Musst leider in deinen Browser kopieren es klappt nicht mit dem einfügen.

Nach dem schalplan zufolge muss die Birne heile sein sonst wird plus (+15) nicht durchgeschaltet

Hier bitte ....

Vielen lieben Dank für den Schaltplan

Aus dem geht ja hervor, dass die Lampe nichts zwangsläufig intakt sein muss, was ja auch unpraktisch wäre: Licht defekt --> Bordcomputer nicht mehr bedienbar.

Ich habe den Schalter gestern Abend nochmals gemessen, offensichtlich habe ich die Pins am Stecker genau um 180 Grad gedreht eingesetzt. Heute getauscht und nun funktioniert das ganze auch

Für alle Interessierten hier nochmal die Kontaktbelegung am Schalter:

Pin 2 - Reset

Pin 3 - Zündplus für Beleuchtung

Pin 4 - weiterschalten / "Rechts"

Pin 5 - Masse

Pin 6 - zurückschalten / "Links"
